单相半桥3.5KW经济型【电磁加热控制板】产品技术规格书
一、产品电气规格
1、额定电压频率:AC 220V / 50Hz
2、电压适应范围:100V~260V
3、额定功率:3.5KW(功率30%~100%可调)
二、环境适应能力
1、温度:-20℃~50℃;
2、湿度:≤95%;
三、基本性能概述
1、电压与功率特性:210~260V恒定功率输出;
2、热效率≥90%;
3、IGBT过热保护温度:85±5℃;
4、工作频率:15~30KHz;
5、半桥式串联谐振;
6、采用高可靠锁相环控制技术;
7、具有12V和24V输入启动/停止模式,便于与固态继电器控制接口(有电压输入工作,反之停止加热);
8、具有加热线圈短路、开路保护功能与空载检测保护功能;
9、抗干扰能力强,在同一加热体上,30 个线圈同时工作而互不干扰;
10、高可靠软启动电气隔离,可以多台直接连机启动/停止;
11、出厂标准配置:控制板与散热器一体化,工业指示灯1 个;
12、实物尺寸:长225mm*宽220mm*高110mm,散热风扇另配套(220V/150mm);
13、平均无故障时间10000小时以上。
1、电源采用宽电压设计,210V~260V恒定功率输出,特别适合电网电压波动较大的场合使用;
2、采用双60A原装进口IGBT半桥串联谐振结构,产品质量更稳定,抗干扰能力更强,长时间连续工作不烧板;
3、可定做0~5VDC/4~20mA模拟量PID控制接口,控制功率大小输出,使加热温度控制更精确,更适合各种加热设备的生产配套;
4、增加12V和24V电压控制接口,便于固态继电器控制使用;
5、引起日本先进技术,产品出厂前经过严格的功能测试与老化测试,质量得到有效保障,2015年全年返修率2.3%;
6、全国统一保修1年,产品终生维护,全程的技术指导与服务,让您无后顾之忧!
五、控制板接线说明及示意图
1、三个指示灯,电源指示灯Power和工作灯(两个工作灯Work,一个板子上,一个外接),正常工作时Power和Work同时亮,当电路发生故障自动保护或者温度达到停止工作时工作灯Work在闪亮;
2、Soft Boot 此端子是用来启动/停止的。当处于闭合时是工作的;当断开时是停止的。
注意:出厂时绿色插座(Soft Boot端子)旁边插座上有一短路片,该插座与绿色插座功能一样,若采用绿色插座进行控制则须将短路片拿掉,若短路片未取掉则无需接绿色插座,控制板上电时就会自动启动。
3、AC-L 和AC-N是220V电源输入;
4、OUT1和OUT2是接加热线圈;
5、安装时请注意,散热器带电!不得碰到外壳或对地短路!外壳须可靠接地;
6、线圈参考参数:云母绕包玻璃纤维编织耐高温电缆,横截面国标6mm²电感量为80~100uH,约需10~12m(不含引线长度),要求保温棉压紧之后厚度约为:管状线圈15~25mm,平板线圈:10~15mm,额度工作电流:14~16A,一般工作频率为:15K~25KHZ。

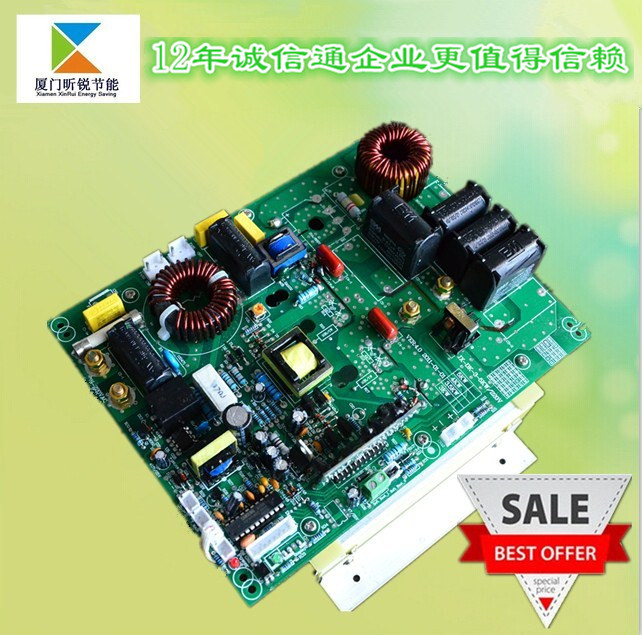

控制板示意图如下:
